三相軌道平車
產品介紹:
產品介紹:

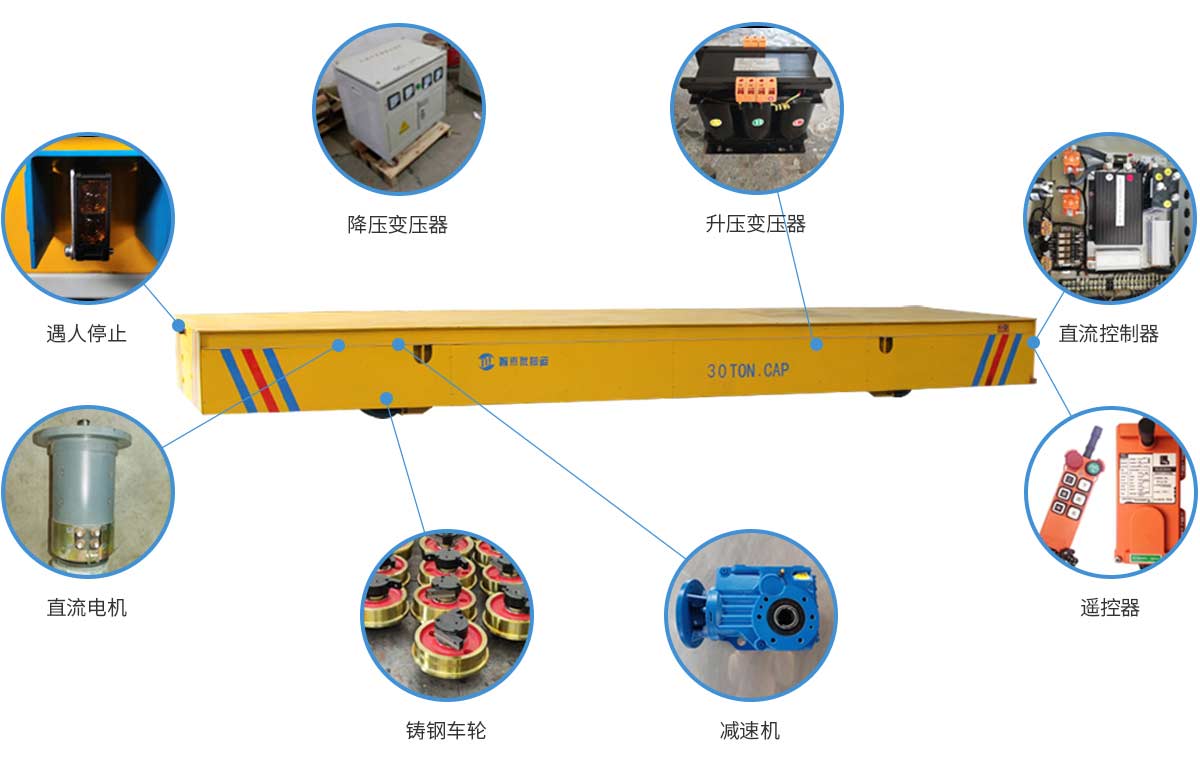

CDG-A系列低壓軌道電動平車,是通過降壓變壓器將三相380V交流電將**電壓36V,分別接**三根軌道上,通過電動平車上的取電裝置將36V電流引入電動平車上,經過車載升壓變壓器升**380V,給牽引電機提供動力
應用行業:
鑄造行業、冶金行業、建材行業、倉儲領域、車輛制造、糧食行業、礦山開采
一、CDG-A系列低壓軌道電動平車,是通過降壓變壓器將三相380V交流電將**電壓36V,分別接**三根軌道上,通過電動平車上的取電裝置將36V電流引入電動平車上,經過車載升壓變壓器升**380V,給牽引電機提供動力,通過控制系統控制轉運車的啟動、停止、前進、后退等。該系列車可以在S型軌道以及弧形軌道上運行,使用時性能高,靈活性強,但運行軌道需要進行絕緣處理,對軌道鋪設要求較高,當運行距離超過70米時需要增加變壓器以彌補壓降。該系列電動平車使用于載重較大,使用頻率較高的場所,并能滿足全自動化要求。
二、CDG-B低壓軌道供電電動平車是將380V交流電源通過變壓器將**交流36V,分別接**兩根軌道上,電動平車上的取電裝置將軌道上的交流36V電源引入車載電氣箱,通過控制系統控制電機的啟動、停止、前進、后退、調速等。該系列車能在S軌道、弧形軌道及高溫場合使用,也可加裝PLC系統實現全自動化控制;該系列電動平車有性高、機動靈活性強,使用頻率高、時間長,使用壽命長,運行距離不受限制等特點;但對軌道鋪設要求高(需要絕緣處理),如果運行距離超過80米,需要增加變壓器數量來彌補軌道壓。
型號 Model | CDG-2t | CDG-5t | CDG-10t | CDG-16t | CDG-20t | CDG-25t | CDG-30t | CDG-40t | CDG-50t | CDG-63t | CDG-80t | CDG-100t | CDG-150t | |
額定載重 Raed Load(t) | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | 80 | 100 | 150 | |
臺面尺寸 Table Size(mm) |
長Length | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 | 6000 | 6500 | 10000 |
寬Width | 1500 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2500 | 2500 | 2500 | 2600 | 2800 | 3000 | |
高Heigth | 450 | 500 | 500 | 550 | 550 | 600 | 600 | 650 | 650 | 700 | 800 | 900 | 1200 | |
輪距 Wheel Base(mm) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | 4700 | 4900 | 7000 | |
軌內側距 Rail Inner Gauge(mm) | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1800 | 2000 | 2000 | |
車輪直徑 Wheel Diameter | Φ270 | Φ300 | Φ300 | Φ350 | Φ350 | Φ400 | Φ400 | Φ500 | Φ500 | Φ600 | Φ600 | Φ600 | Φ600 | |
車輪數量Wheel Quantity | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | |
離地間隙 Ground Clearance(mm) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 75 | |
運行速度 Running Speed(m/min) | 0-25 | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-18 | |
電機功率 Motor Power(kW) | 0.8 | 1.5 | 1.5 | 2.2 | 2.5 | 3 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | |
變壓器功率 Transformer Power(KVA) | 3 | 5 | 5 | 6.8 | 6.8 | 6.8 | 10 | 10 | 10 | 20 | 20 | 30 | 30 | |
變壓器數量Transformer Quantity | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
運行長度 Running Distance(m) | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 60 | 50 | 50 | 50 | 50 | 50 | |
輪壓 Max Wheel Load(KN) | 14.4 | 25.8 | 42.6 | 64.5 | 77.7 | 94.5 | 110.4 | 142.8 | 174 | 221.4 | 278.4 | 343.8 | 265.2 | |
參考重量 Reference Weight(t) | 2.8 | 3.6 | 5.2 | 5.5 | 5.9 | 6.5 | 6.8 | 7.6 | 8 | 10.8 | 12.8 | 14.6 | 26.8 | |
薦用軌道型號 Recommended Rail Model | P15 | P18 | P18 | P24 | P24 | P38 | P38 | P43 | P43 | P50 | P50 | QU100 | QU100 |
說明
1.載重量、臺面尺寸、軌內側距可以根據客戶需求進行定制;
2.可選配無線遙控裝置(進扣或者國產);
3.可選配遇人自動停止、極限限位裝置;
4.可選配軌道自動斷電功能;
5.可選配變頻器無極調速;
6.可選配電器或國產電器;
7.可選配耐高溫場合要求。
