涂裝線電動平車
產品介紹：
產品介紹：

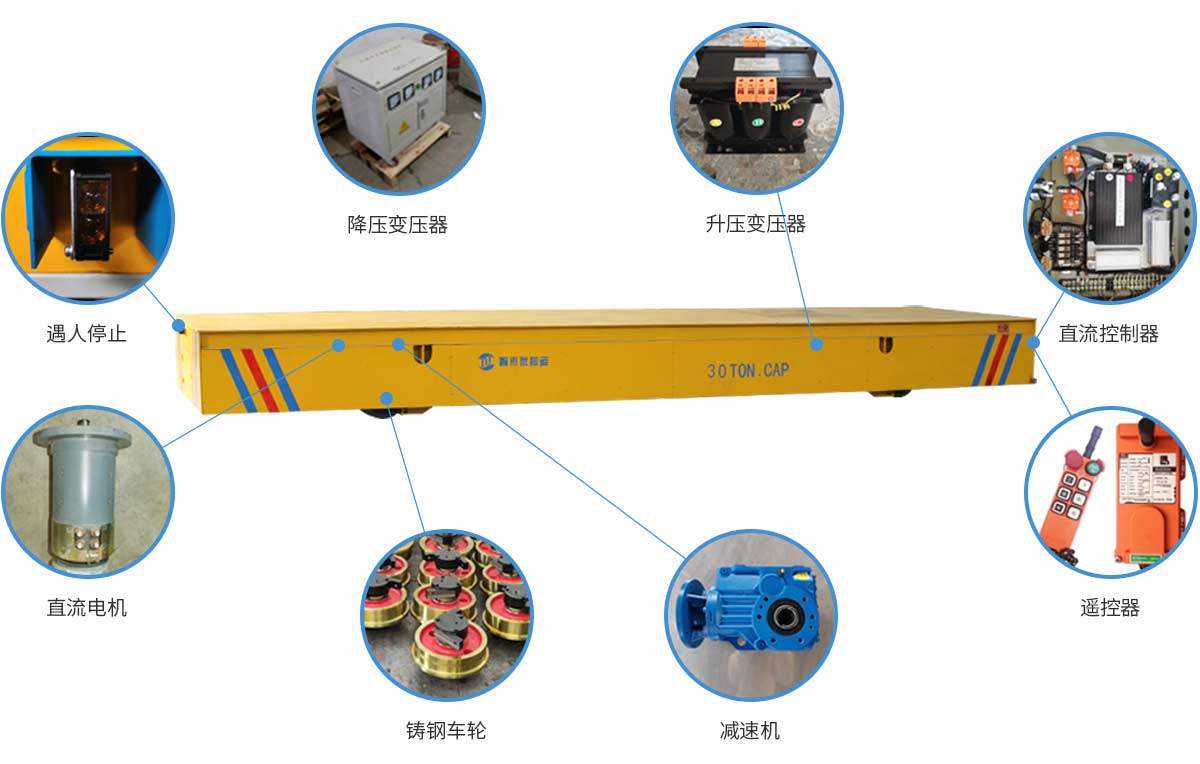

軌道電動平車由臺面+框架+傳動裝置+輪對組+電控設備等組成。平車車架是由槽鋼(國標型材)22#及臺面鋼板Q235-10mm焊接組成。四根縱梁，若干橫梁和臺面板組成框架結構，車輪材質為ZG45，軸的材料為45#鋼，并經過調質處理。
應用行業：
鑄造行業、冶金行業、建材行業、倉儲領域、車輛制造、糧食行業、礦山開采
效率高
能耗低
安全穩定
維修簡單說明：1、載重量、臺面尺寸、軌內側距可以根據客戶需求進行定制 2、可選配無線遙控裝置(或者國產);3、可選配遇人自動停止、極限限位裝置;4、可選配軌道自動斷電功能;5、可選配變頻器無極調速;6、可選配電器或國產電器;7、可選配耐高溫場合要求。
軌道電動平車由臺面+框架+傳動裝置+輪對組+電控設備等組成。平車車架是由槽鋼(國標型材)22#及臺面鋼板Q235-10mm焊接組成。四根縱梁，若干橫梁和臺面板組成框架結構，車輪材質為ZG45，軸的材料為45#鋼，并經過調質處理。車輪通過主動軸和行動軸與軸承座支撐。調心滾子軸承裝配在軸承座內固定在車架橫梁上，4個軸承座分別用強力螺栓固定。滿足車子的搬運要求以及行車吊裝時的沖擊要求。驅動裝置安裝在車體機架下部，由電動機通過與硬齒面三合一減速器將動力傳遞給驅動輪。減速機要求減速平穩可靠、低噪音，減速機運轉時噪聲不大于65分貝，減速機為電動平車專用的減速機。
在危險的環境下，操作者可使用手操器、遙控器及平板車四周的急停按鈕，使有軌電動平板車快速停止。正常制動須行電氣制動，然后進行機械制動。
在失電的情況下，電機抱閘動作，可制動。當設備出現故障和電氣元件損壞時，確保電動平板車剎車可以松開，并能推動或牽引動。
從釋放按鈕到停止的制動距離如下：
· 正常制動 小于1.2米(承載20t，運行速度30m/min)
· 緊急制動 小于0.5米(承載20t，運行速度30m/min)
平車上設有隨車控制箱一個和一個手線控制按紐盒，按紐盒上設有啟動、停止、正、反、緊急停止按鈕。電動平車電氣控制箱內設有短路保護，過流保護等功能。
總電源回路設置的自動空氣開關，作為平車的短路保護，控制回路設置熔斷或小容量空氣開關作為短路保護。
平車走行機構電動機設有單獨的過流繼電器，作為過流保護，其瞬間動作的整定值為所保護電動機額定電流的2.5倍。
控制箱內設置有變頻器，保證低速起動，正常速度運行，起步速度從0m～30m/min勻加速，電氣元件均采用國產品牌產品，平車兩端頭設置自動停車行程限位。平車運行到軌道末端，行程限碰撞限位拄，切斷電源，緩慢平滑停車。并配置聲光報警器，為起見，平車運行時聲光報警器同時發出聲光警示。
有軌電動平板車提供二個旋轉警示燈，安裝在車體前、后位置;有軌電動平板車運行時，旋轉警燈亮(當停止時，旋轉警燈滅)。
在小車體上安裝2個防止電動平板車沖出軌道的限位開關，以防止操作人員沒有及時停止電動平板車，而導致平板車沖出軌道。
在有軌電動平板四角安裝4個紅色的緊急制動按鈕，帶指示燈。
路軌鋼安裝基礎時進行絕緣處理，達到陋損阻抗要求。
供應商提供軌道的具體技術要求、軌道安裝基礎圖，并負責1對單軌軌道鋪設(含路軌主材和絕緣螺栓，軌道壓板，絕緣板，絕緣瀝青油泥，墊板，補償銅排，連接電纜線，銅接頭，連接板，絕緣墊板等)等及保證軌道鋪設質量合格。軌道與地面相平。
軌道鋪設時要求每10米內直線度≤2mm，兩條軌道每10米線平行度≤2mm，每10米內高差≤3mm。
型號 Model | CDG-2t | CDG-5t | CDG-10t | CDG-16t | CDG-20t | CDG-25t | CDG-30t | CDG-40t | CDG-50t | CDG-63t | CDG-80t | CDG-100t | CDG-150t | |
額定載重 Raed Load(t) | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | 80 | 100 | 150 | |
臺面尺寸 Table Size(mm) |
長Length | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 | 6000 | 6500 | 10000 |
寬Width | 1500 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2500 | 2500 | 2500 | 2600 | 2800 | 3000 | |
高Heigth | 450 | 500 | 500 | 550 | 550 | 600 | 600 | 650 | 650 | 700 | 800 | 900 | 1200 | |
輪距 Wheel Base(mm) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | 4700 | 4900 | 7000 | |
軌內側距 Rail Inner Gauge(mm) | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1800 | 2000 | 2000 | |
車輪直徑 Wheel Diameter | Φ270 | Φ300 | Φ300 | Φ350 | Φ350 | Φ400 | Φ400 | Φ500 | Φ500 | Φ600 | Φ600 | Φ600 | Φ600 | |
車輪數量Wheel Quantity | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | |
離地間隙 Ground Clearance(mm) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 75 | |
運行速度 Running Speed(m/min) | 0-25 | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-18 | |
電機功率 Motor Power(kW) | 0.8 | 1.5 | 1.5 | 2.2 | 2.5 | 3 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | |
變壓器功率 Transformer Power（KVA） | 3 | 5 | 5 | 6.8 | 6.8 | 6.8 | 10 | 10 | 10 | 20 | 20 | 30 | 30 | |
變壓器數量Transformer Quantity | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
運行長度 Running Distance(m) | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 60 | 50 | 50 | 50 | 50 | 50 | |
輪壓 Max Wheel Load(KN) | 14.4 | 25.8 | 42.6 | 64.5 | 77.7 | 94.5 | 110.4 | 142.8 | 174 | 221.4 | 278.4 | 343.8 | 265.2 | |
參考重量 Reference Weight(t) | 2.8 | 3.6 | 5.2 | 5.5 | 5.9 | 6.5 | 6.8 | 7.6 | 8 | 10.8 | 12.8 | 14.6 | 26.8 | |
薦用軌道型號 Recommended Rail Model | P15 | P18 | P18 | P24 | P24 | P38 | P38 | P43 | P43 | P50 | P50 | QU100 | QU100 | |
